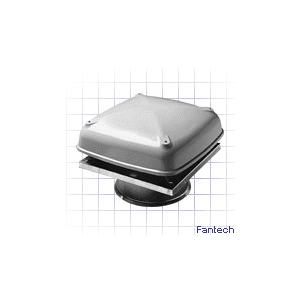

Quạt gắn trên mái kiểu hướng trục - RDE/RDS

Mã hàng: 006970 | Thương hiệu: FANTECH

  • Hàng trong kho:  Còn hàng

  • Giá : 0 VNĐ

- Lưu lượng: 720m3/h đến 70.000m3/h. Áp suất tĩnh: lên đến 1000Pa

- Nhiệt độ hoạt động cho các dòng quạt tiêu chuẩn -20 Độ C đến +55 Độ C

 Nguồn điện cung cấp rộng rãi cho mọi ứng dụng:

    220-240V/1pha – 50/60Hz.

    220-240/380-415V – 3pha 50Hz.

    440-480V – 3pha 50Hz.



Số lượng mua

HOTLINE : (+84) 912 052 866
Thông Tin Đặt Hàng
*
*
*

CÔNG TY CỔ PHẦN XÂY DỰNG KỸ THUẬT VÀ XÂY LẮP ĐIỆN CEPO

ĐC : Tầng 2, Tòa Nhà X1 Ngõ 301 Đường Nguyễn Trãi, Thanh Xuân, Hà Nội

Tel: (+84) 912 052 866 | (+84) 04 3551 0669

Email: contact@cepo.vn

  • Chi tiết
  • Thông Số Kỹ Thuật
  • Video
  • Bài viết liên quan
  • Đánh giá của khách hàng

-  Các tính năng chính

Là dòng quạt hướng trục lắp gắn mái nhà, truyền động trực tiếp và cánh quạt có góc nghiêng lá cánh điều chỉnh được.

+ Ứng dụng: quạt hút khí thải hoặc cấp khí tươi cho nhu cầu thông gió công nghiệp.

+ Xuất xứ: Được sản xuất tại Úc bởi nhà máy Fantech Pty Ltd (thành lập năm 1973) hoặc sản xuất tại nhà máy thứ hai ở Malaysia bởi nhà máy Eltafantech Asia Sdn Bhd (thành lập năm 2005).

-  Ưu điểm

+ Có 438 loại khác nhau tiêu chuẩn.

+ Cho phép lắp đặt nghiêng góc 30 độ so với phương ngang.

+ Tốc độ quạt loại một cấp tốc độ chậm 720vòng/phút, 960vòng/phút, 1440vòng/phút và 2880vòng/phút. Hoặc kết hợp động cơ loại hai cấp tốc độ cho quạt, cho phép sử dụng kết hợp biến tần tất cả các kích thước.

+ Là dòng công nghiệp có kết cấu chắc chắn tuổi thọ cao, cho các ứng dụng cấp gió lưu lượng lớn, thiết kế có áp suất trung bình. Cho phép nối ống gió phía đường hút của quạt theo đề nghị trước khi sản xuất.

+ Cánh quạt hướng trục airfoil hiệu suất cao có đúc logo đặc trưng của Elta Anh, nước có công nghệ đúc hàng đầu thế giới ngay trên mỗi lá cánh và trên guồng cánh.

Cánh quạt, yếu tố quyết định năng lượng điện của quạt được tập đoàn Elta liên tục cải tiến cũng như áp dụng công nghệ chế tạo cánh mới nhất phát huy áp suất, nâng cao hiệu suất và giảm độ ồn quạt như:

Elta 1000: đường kính quạt 315 to 1000mm sử dụng guồng cánh có đường kính 150 or 250mm.

Elta 1400: đường kính quạt 800 to 1400mm sử dụng guồng cánh có đường kính 255 or 350mm.

Elta 2000: đường kính quạt 1250 to 2000mm sử dụng guồng cánh có đường kính 400 or 550mm.

+ Lựa chọn quạt bằng phần mềm để sàn lọc nhằm chọn quạt tối ưu theo từng điểm làm việc yêu cầu.

+ Quạt gắn mái khá phức tạp trong việc tính toán kết cấu, tổn thất áp suất bởi các tác động ngoài của điều kiện thời tiết, được Fantech phát triển từ năm 1979 và liên tục cải tiến với hơn 1730 mã sản phẩm rộng rãi để đảm bảo chủng loại phù hợp lắp đặt trong mọi điều kiện.

-  Đặc tính kỹ thuật

+ Đường kính quạt từ 315mm đến 1250mm.

+ Lưu lượng: 720m3/h đến 70.000m3/h. Áp suất tĩnh: lên đến 1000Pa.

+ Vỏ quạt hình ống tròn, bệ quạt vuông hàn liên với thân quạt, mối hàn liên tục và được chế tạo bằng thép mềm, nhúng nóng mạ kẽm sau khi chế tạo là tiêu chuẩn. Quạt RDE (hút khí thải) / RDS (cấp khí tươi) có thể được chế tạo bằng vật liệu khác như SS304, SS316 theo đơn đặt hàng.

+ Miệng quạt uốn cong kiểu miệng chuông nhằm giảm hướng dòng khí giảm thiểu mất áp và tiếng ồn phát sinh tiêu chuẩn. Mặt bích uốn liền thân quạt ở phía miệng vào (inlet) cho trường hợp quạt kết nối với ống gió.

+ Vật liệu đúc cánh: bằng nhựa tổng hợp chịu lực gia cố sợi thủy tinh (Glass Reinforced Polypropylence) là tiêu chuẩn, nhôm đúc cường lực, sợi ny lon và nhựa tổng hợp chịu lực gia cố sợi thủy tinh chống tích điện để đáp ứng tùy thuộc vào các ứng dụng khác nhau.


+ Động cơ chân đế loại lồng sóc tản nhiệt đáp ứng các tiêu chí về năng lượng của tiêu chuẩn Úc và vương quốc Anh.

+ Động cơ tiêu chuẩn tối thiểu cho quạt là loại cách ly lớp F, cấp bảo vệ kín là IP55, cho phép sử dụng kết hợp biến tần.
+ Nguồn điện cung cấp rộng rãi cho mọi ứng dụng:

    220-240V/1pha – 50/60Hz.

    220-240/380-415V – 3pha 50Hz.

    440-480V – 3pha 50Hz.

+ Nhiệt độ hoạt động cho các dòng quạt tiêu chuẩn -20 Độ C đến +55 Độ C.

+ Dây cảm ứng nhiệt nhằm chống quá nhiệt cho động cơ theo tùy chọn thêm.

+ Tiêu chuẩn kiểm nghiệm: 315-1000mm - BS848:Part 1, 1980, 1250mm – ISO5801:1995 luồng khí và BS848 Part2:1985 về độ ồn.



-  Đặc tính kỹ thuật

+ Đường kính quạt từ 315mm đến 1250mm.

+ Lưu lượng: 720m3/h đến 70.000m3/h. Áp suất tĩnh: lên đến 1000Pa.

+ Vỏ quạt hình ống tròn, bệ quạt vuông hàn liên với thân quạt, mối hàn liên tục và được chế tạo bằng thép mềm, nhúng nóng mạ kẽm sau khi chế tạo là tiêu chuẩn. Quạt RDE (hút khí thải) / RDS (cấp khí tươi) có thể được chế tạo bằng vật liệu khác như SS304, SS316 theo đơn đặt hàng.

+ Miệng quạt uốn cong kiểu miệng chuông nhằm giảm hướng dòng khí giảm thiểu mất áp và tiếng ồn phát sinh tiêu chuẩn. Mặt bích uốn liền thân quạt ở phía miệng vào (inlet) cho trường hợp quạt kết nối với ống gió.

+ Vật liệu đúc cánh: bằng nhựa tổng hợp chịu lực gia cố sợi thủy tinh (Glass Reinforced Polypropylence) là tiêu chuẩn, nhôm đúc cường lực, sợi ny lon và nhựa tổng hợp chịu lực gia cố sợi thủy tinh chống tích điện để đáp ứng tùy thuộc vào các ứng dụng khác nhau.


+ Động cơ chân đế loại lồng sóc tản nhiệt đáp ứng các tiêu chí về năng lượng của tiêu chuẩn Úc và vương quốc Anh.

+ Động cơ tiêu chuẩn tối thiểu cho quạt là loại cách ly lớp F, cấp bảo vệ kín là IP55, cho phép sử dụng kết hợp biến tần.
+ Nguồn điện cung cấp rộng rãi cho mọi ứng dụng:

    220-240V/1pha – 50/60Hz.

    220-240/380-415V – 3pha 50Hz.

    440-480V – 3pha 50Hz.

+ Nhiệt độ hoạt động cho các dòng quạt tiêu chuẩn -20 Độ C đến +55 Độ C.

+ Dây cảm ứng nhiệt nhằm chống quá nhiệt cho động cơ theo tùy chọn thêm.

+ Tiêu chuẩn kiểm nghiệm: 315-1000mm - BS848:Part 1, 1980, 1250mm – ISO5801:1995 luồng khí và BS848 Part2:1985 về độ ồn.
